1、系統性能要求

噴油泵是柴油內燃機的一個關鍵部件。它根據柴油機的轉速均勻分配各燃燒缸的進油量，并對開始噴射燃油的曲軸轉角進行調節，其質量的好壞直接影響到柴油內燃機的整體性能。電動機是噴油泵試驗臺的動力源，對電機速度控制的準確性是保證被測噴油泵性能指標的前提。

2、系統概況

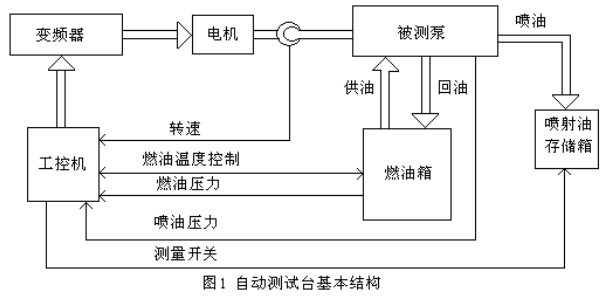

內燃機噴油泵自動測試臺主要由異步電機驅動裝置、燃油油路及調節裝置、噴油存儲及測量裝置和計算機測控裝置等幾大部分組成。整個測試系統的基本結構如圖1所示。

3、變頻器控制目標

（1）控制電機正反轉、停止；
（2）控制電機的轉速：分10個預置轉速和自由調速兩種方法；

控制方法：控制器向變頻器AI1口輸入0～10V模擬量信號，對應輸出0～電機轉速。也可通過RS485口，用通訊方式完成變頻器的頻率給定。系統要求驅動裝置在一定的范圍內有很高的穩態精度、較快的響應速度，還要有小的超調量。MZ510矢量變頻器采用數字PI算法來模擬轉差調節器，以實現無靜差要求。

4、變頻器主要功能參數設置

P0-01：0 無PG矢量控制；

P0-02：1 端子指令通道；

P0-03：2 模擬量AI1設定（將此參數設置為9，可通過遠程通訊方式實現頻率給定）；

P4-00：1 S1端子為正轉運行；

P4-02：2 S2端子為反轉運行；

P4-03、P4-04、P4-05、：依據實際情況設定對應的功能；

P4-17：設置合適的模擬量濾波時間，能有效降低因?yàn)槟M量的波動引起的轉速波動；

其他功能參數請參考《MZ510系列矢量變頻器說明書》進行設置。

5、總結

目前，MZ510系列矢量變頻器已經在浙江多家油泵實驗臺專業生產廠家配套使用，調速性能的穩定性與產品品質的可靠性得到廠家的廣泛認同。
